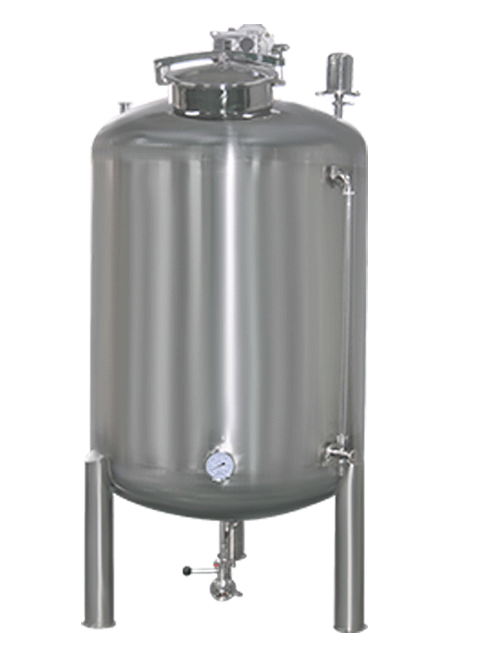

該系列不銹鋼儲罐為單層、立式結構的衛生級容器設備。是制藥、生物、工程、食品、飲料、果酒、調味品、化工、油脂等行業中間緩存、 儲液設備。

一、貯液罐分類

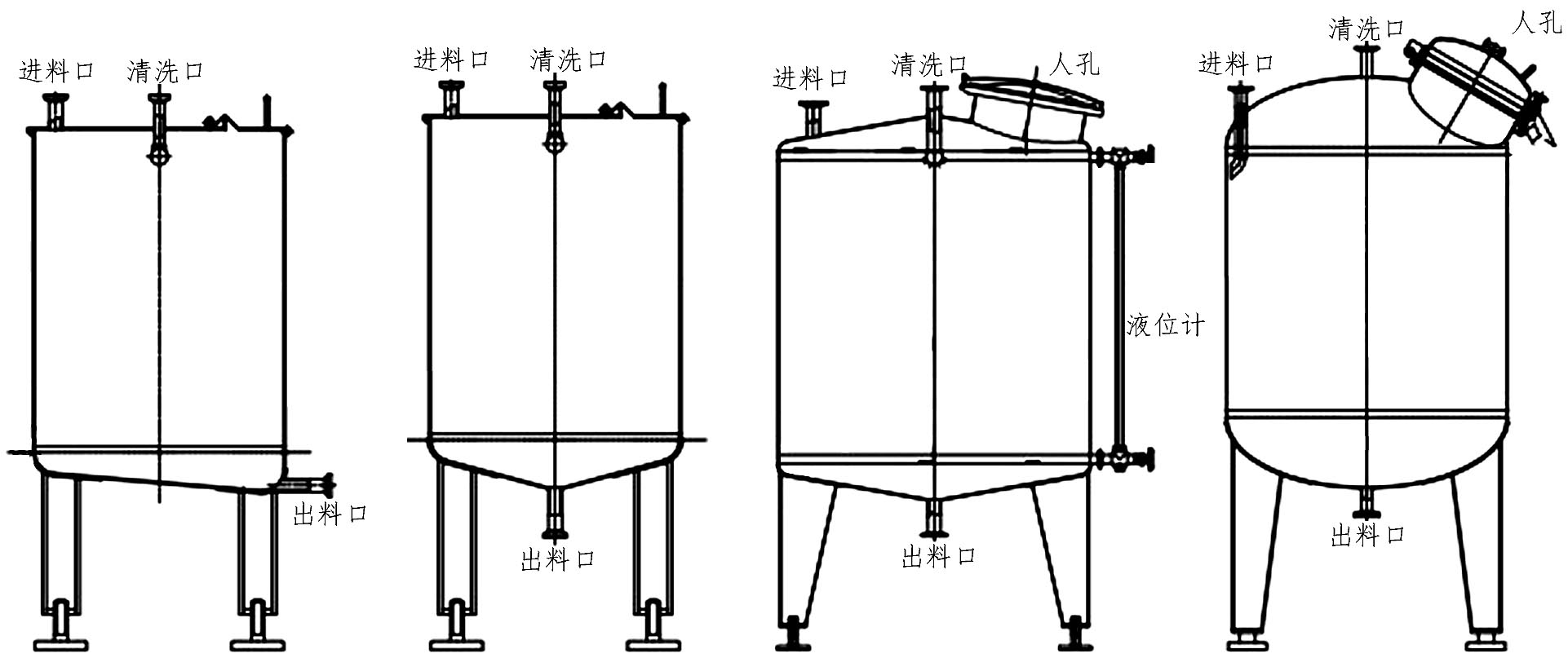

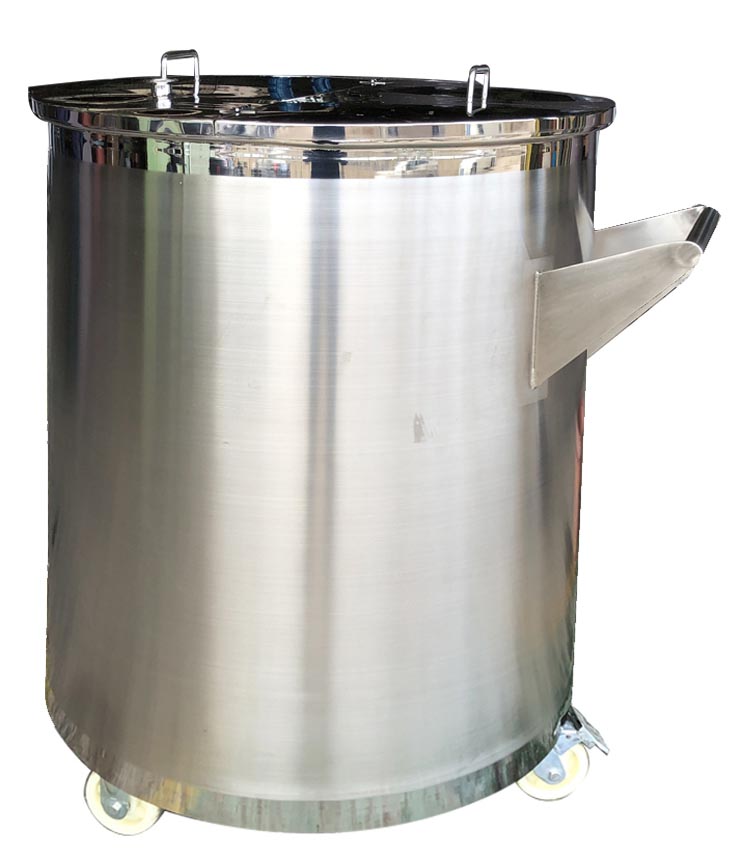

1、按結構形式可分為：上開蓋下斜底、上開蓋下錐形封頭、上下錐形封頭、上下橢圓封頭 2、按材質分為：SUS304、SUS316L

二、貯液罐結構

該系列儲罐由圓柱形不銹鋼內筒組成筒體，并配有衛生人孔、清洗球、液位計。 1、設備為單層結構。罐體內壁過濾段均采用圓弧過渡，無衛生死角，易清洗；罐體內鏡面拋光處理，能夠?qū)崿F(xiàn)CIP和SIP，符合衛生規范要求。 2、材質為不銹鋼SUS304或SUS316L 注：儲液罐可根據客戶要求設計成單層、雙層（罐體和下封頭設有保溫層）或夾套形式（罐體和下封頭設有夾套和保溫層），可采用立式結 構或臥式結構，根據客戶要求還可設計成方形、圓形等多種形狀，配置機械攪拌。

三、貯液罐用途

1、可作儲液罐、混料罐、暫存罐、儲水罐等。 2、用于食品、乳制品、果汗飲料、醫藥化工及生物工程等領域。

四、貯液罐特點

1、可在線CIP 2、罐體內表面鏡面拋光處理,能夠?qū)崿F(xiàn)CIP和SIP，符合衛生規范要求。

五、貯液罐技術參數

公稱容積	300L	400L	500L	600L	800L	1000L	1500L	2000L	3000L
筒體直徑	φ800	φ800	φ900	φ1000	φ1000	φ1000	φ1200	φ1300	φ1600
筒體高度	600	800	800	800	1000	1220	1220	1500	1500
工作壓力	≤0.09Mpa
工作溫度	＜100℃
基本配置	衛生人孔、清洗球、液位計

注：1、圖表中的儲罐參數為標準配置，可根據客戶圖紙和要求定做儲罐。   2、儲罐選型需提供的工藝參數：物料性質、工作壓力、工作溫度、特殊要求等。

儲液罐可根據客戶要求設計成單層、雙層（罐體和下封頭設有保溫層）或夾套形式（罐體和下封頭設有夾套和保溫層），可采用立式結構或臥式結構，根據客戶要求還可設計成方形、圓形等多種形狀，配置機械攪拌及選配組件。

可選攪拌

可選組件

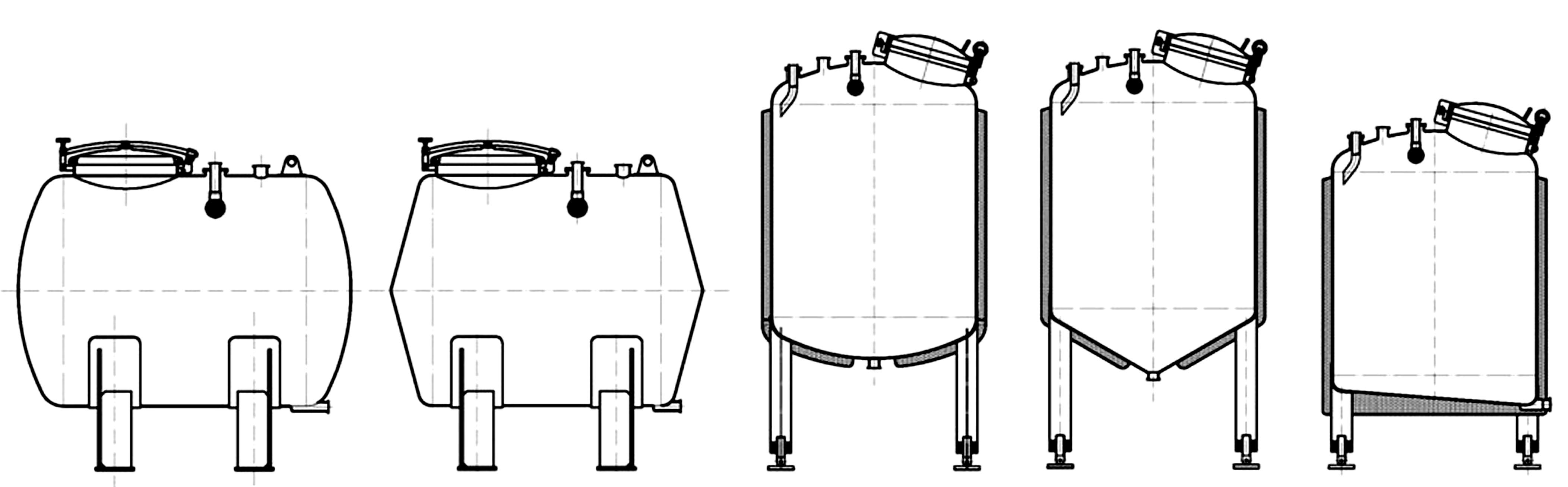

各種罐體上下結構及攪拌形式

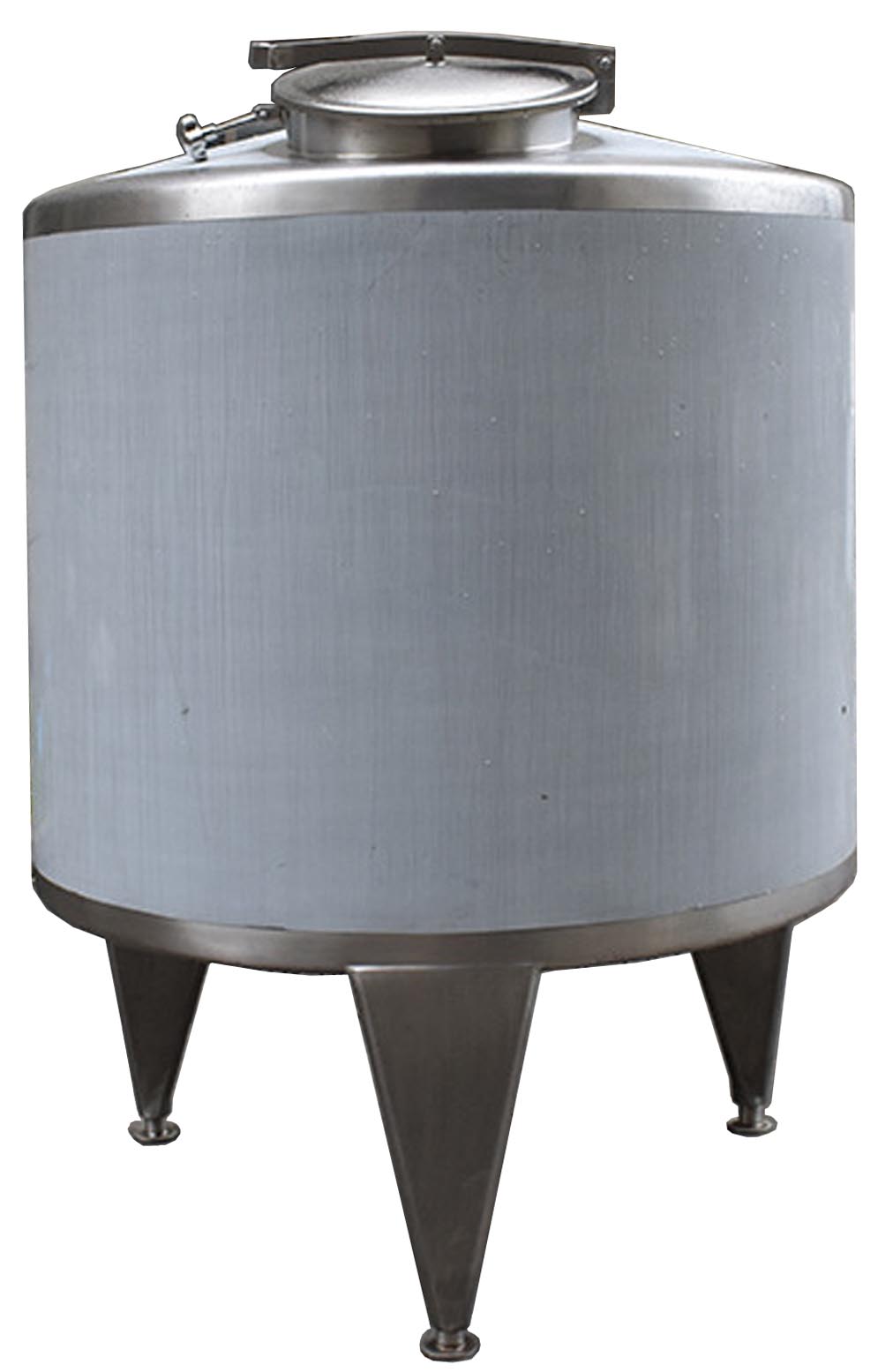

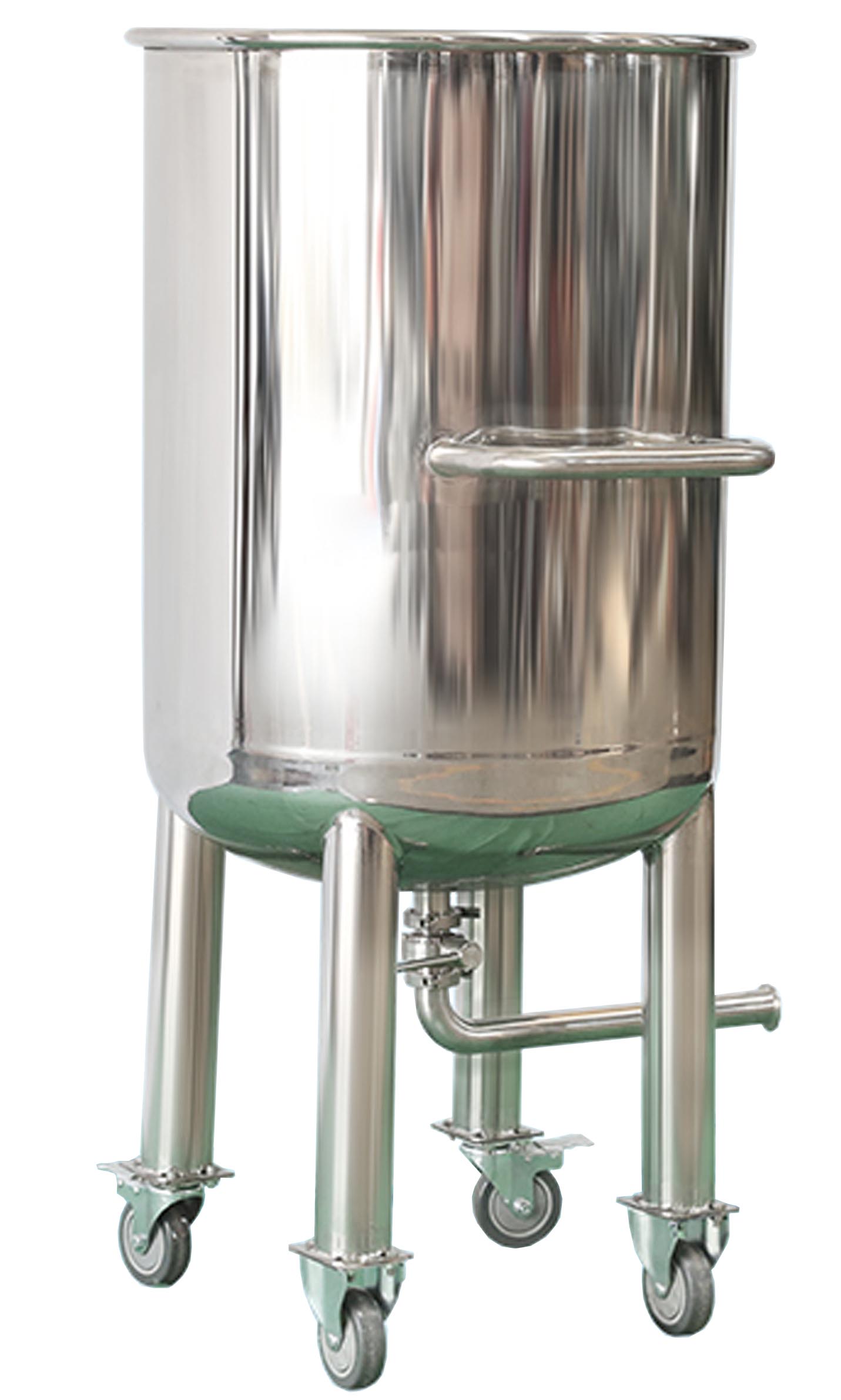

常用不銹鋼儲罐展示

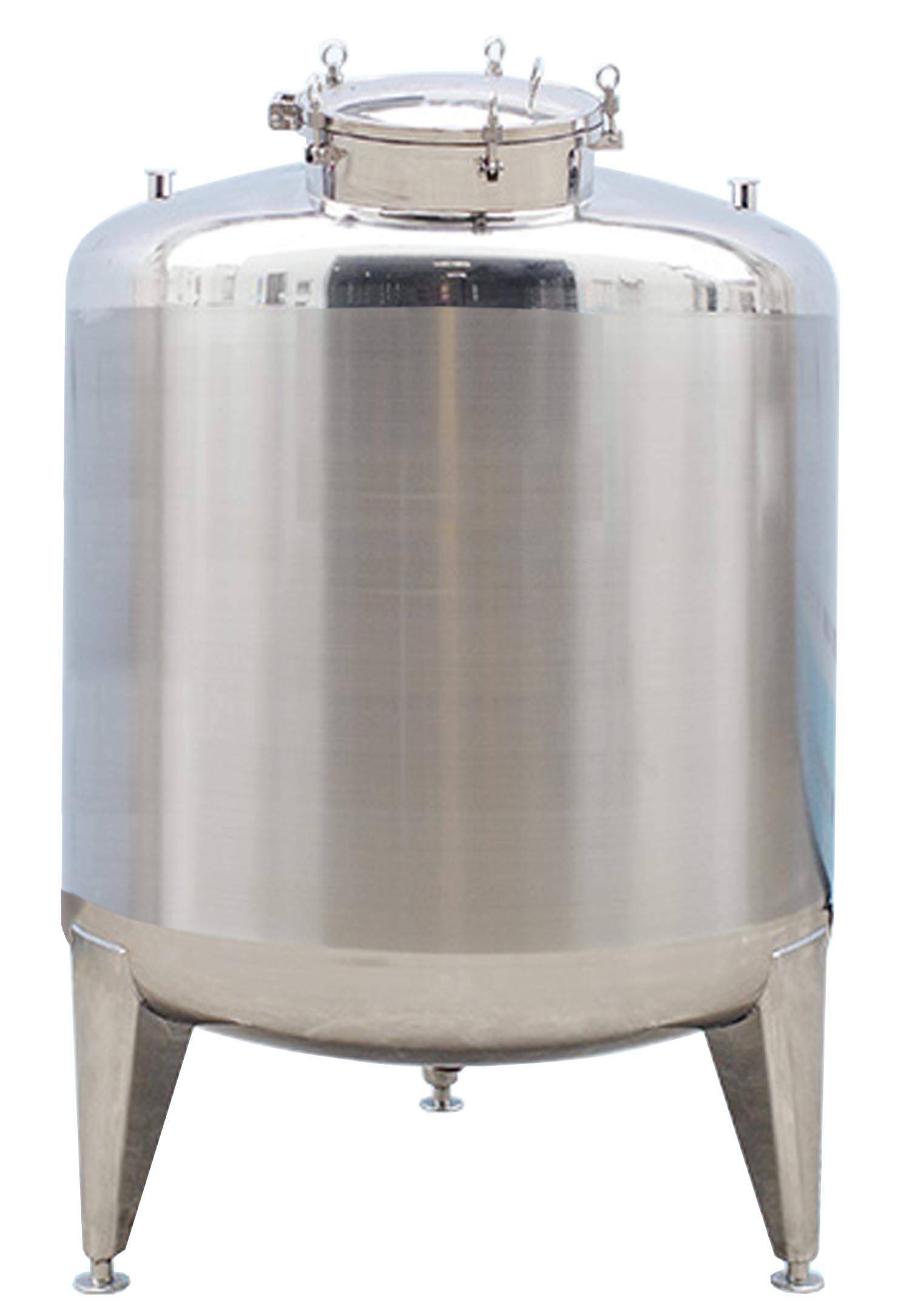

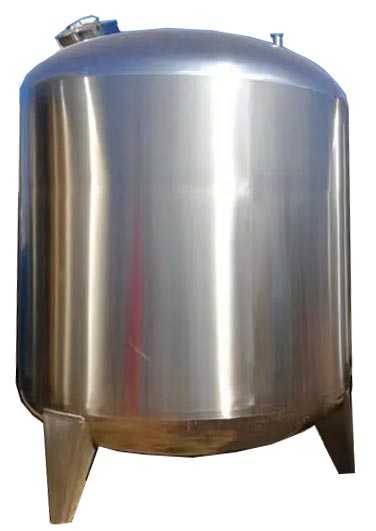

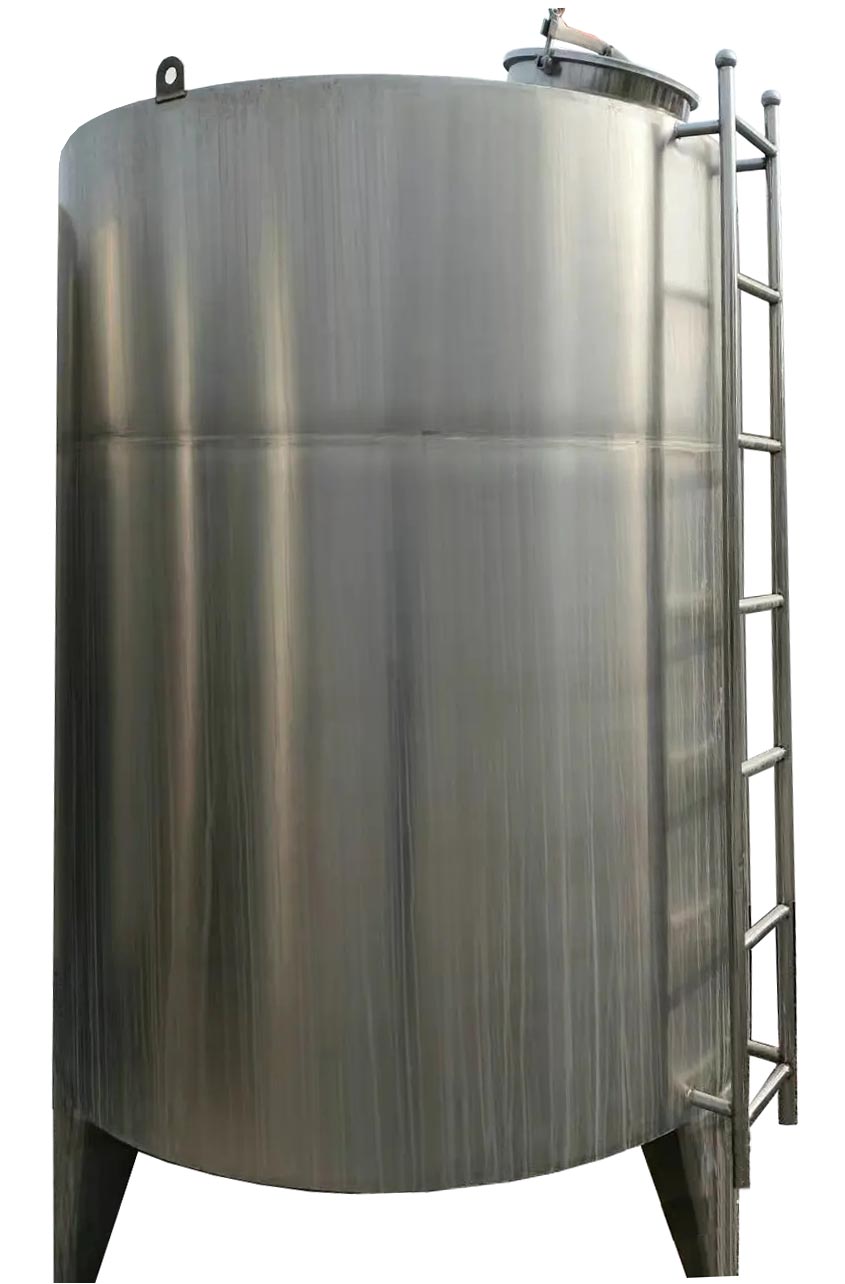

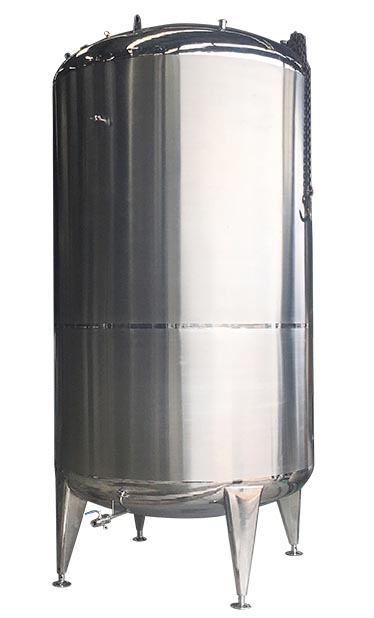

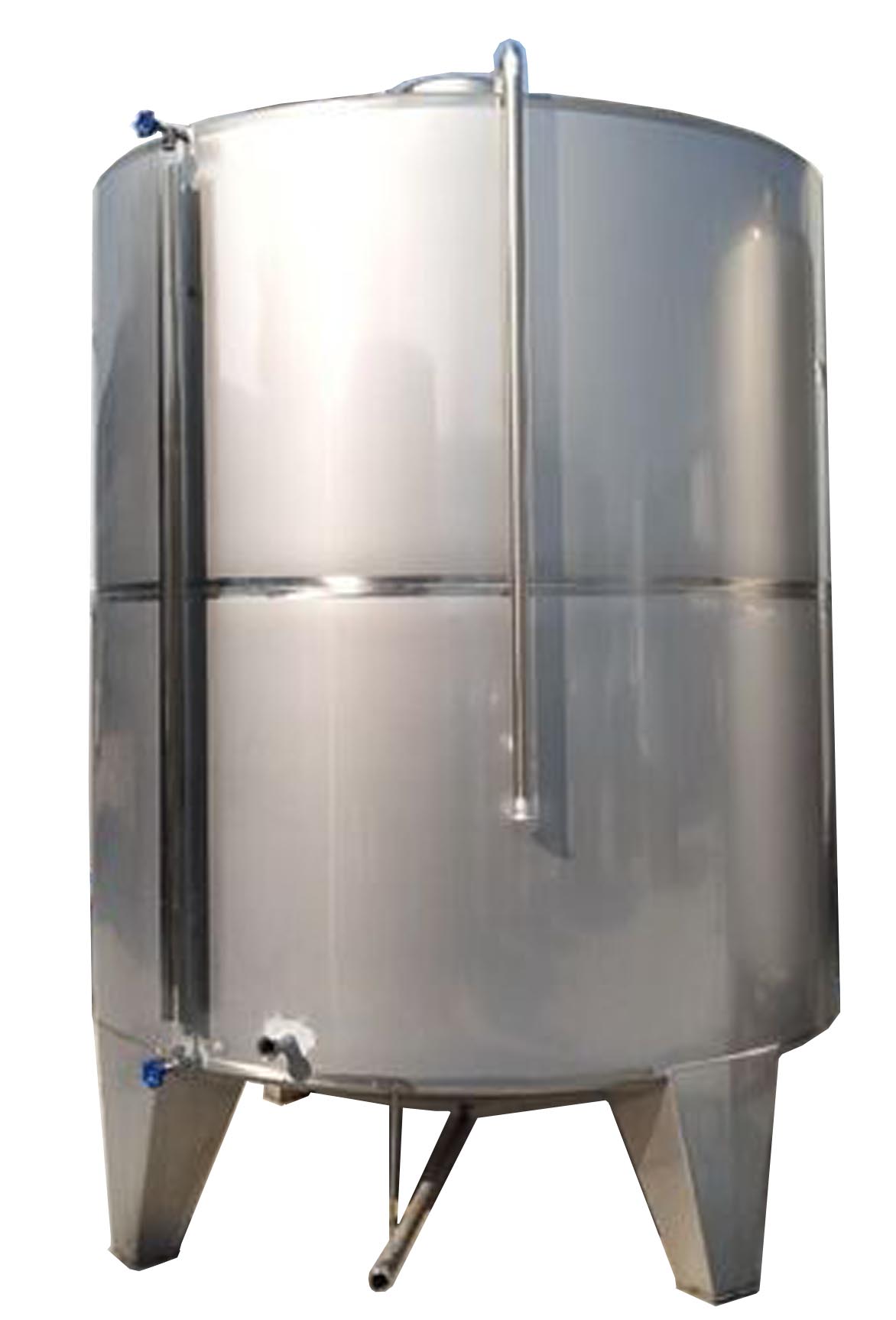

立式儲罐

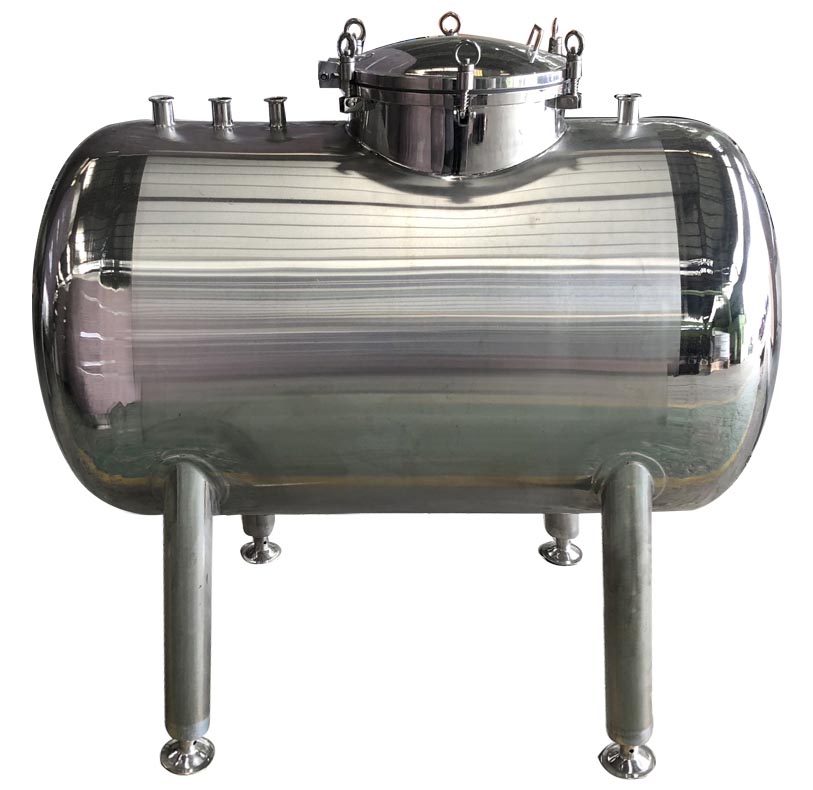

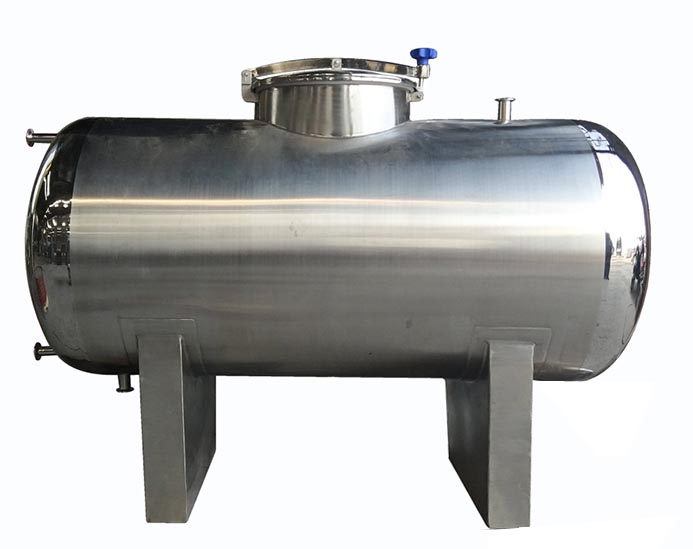

臥式儲罐

注射水罐

緩沖罐
